Страница носит справочный характер и не заменяет эксплуатационную документацию производителя. Если рекомендации расходятся, руководствуйтесь документацией производителя.
Комплектация перед началом работы
До выезда убедитесь, что комплект собран полностью, а блоки и кабели не имеют повреждений. Проверьте каждую позицию по списку.
- Наземный блок с двумя усилителями и аккумулятором: корпус без повреждений, разъёмы чистые, защитные крышки на месте.
- Антенный блок с двумя усилителями и встроенными антеннами: целый радиопрозрачный кожух, исправный кронштейн.
- Коаксиальный кабель RG8/U — шесть сегментов по 15 м: оболочка без порезов, разъёмы N (male) без деформации.
- Кабели LLMR240 — два отрезка по 2 м для подключения пульта.
- Пигтейлы и кронштейны для пультов DJI и UCO.
- Питание: блок питания USB‑C для наземного блока и силовой кабель 220 В длиной 50 м с целой изоляцией.
- Крепления и принадлежности: кронштейн на мачту для трубы диаметром 20–75 мм, комплект инструмента, маскировочные ленты.
- Транспортировочный кейс с внутренними ложементами.
Подключение оборудования
Ниже — базовая последовательность подготовки и подключения комплекса. Она отражает общий порядок работы с выносным антенно-усилительным оборудованием и не является официальной процедурой производителя.
- Выберите место для антенного блока и закрепите его: на штативе — через быстросъёмный кронштейн, на мачте — кронштейном для трубы диаметром 20–75 мм.
- Направьте антенный блок в сторону рабочей зоны и выставьте вертикальный угол. Учитывайте ширину луча: 70° по горизонтали и 40° по вертикали на 2,4 ГГц, 55° и 19° на 5,8 ГГц.
- Разместите наземный блок на устойчивой сухой поверхности рядом с рабочим местом оператора.
- Соберите коаксиальные линии из сегментов RG8/U по 15 м. Вынос антенны от оператора — до 45 м, то есть до трёх сегментов в линии.

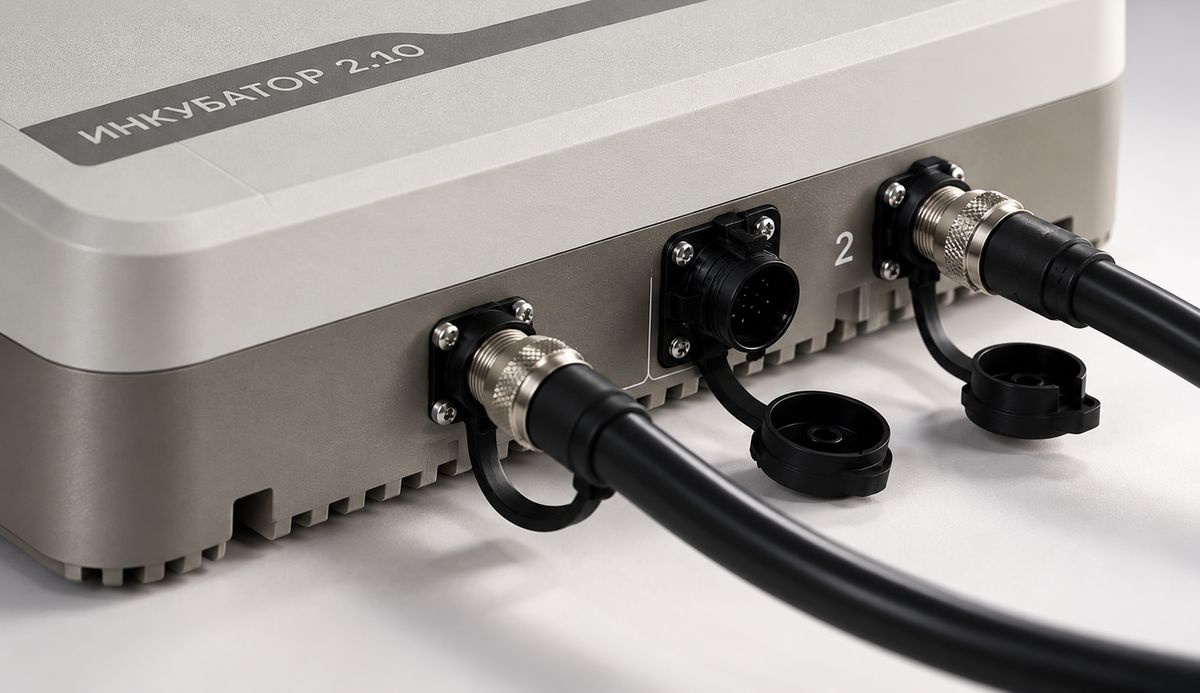

- Подключите линии к наземному и антенному блокам. Навинчивайте разъёмы без перекоса и затягивайте от руки.
- Соедините пульт с наземным блоком двумя кабелями LLMR240. Для пультов DJI и UCO используйте пигтейлы и кронштейны из комплекта.
- Убедитесь, что пульт работает в одном из диапазонов комплекта: 2,4–2,5 или 5,0–5,925 ГГц.
- Подключите питание. Наземный блок работает от встроенного аккумулятора или блока питания USB‑C; внешнее питание подаётся от сети 110–240 В AC по силовому кабелю.
- Проверьте надёжность всех соединений и только после этого включайте оборудование.
Первый запуск
Первое включение выполняйте на земле, до начала полёта. Усилители не следует включать, пока тракт не собран: сначала кабели и антенный блок, затем питание.
- Осмотрите кабели и разъёмы. Сегменты с повреждённой оболочкой или деформированными контактами к работе не допускайте.
- Убедитесь, что обе линии подключены на всём пути — от пульта до антенного блока.
- Сверьте рабочий диапазон пульта с диапазонами комплекта.
- Проверьте, что уровень сигнала пульта укладывается во входную мощность усилителей: 0–26 dBm.
- Проверьте заряд аккумулятора наземного блока по его индикации.
- Подайте питание. Антенный блок подтверждает подачу питания звуковым сигналом; внешней световой индикации у него нет.
- Включите пульт и убедитесь, что канал управления работает стабильно.
Проверка работоспособности
Перед каждой сменой достаточно короткой проверки по шести пунктам.
- Питание
- Наземный блок отображает состояние и питание на собственных органах индикации, антенный — подаёт звуковой сигнал при подаче питания.
- Кабельные линии
- Сегменты без изломов, порезов и следов сдавливания; разъёмы затянуты.
- Антенный блок
- Направлен на рабочую зону, кронштейн зафиксирован, вертикальный угол выставлен.
- Рабочий диапазон
- Пульт работает в полосе 2,4–2,5 или 5,0–5,925 ГГц.
- Нагрев и корпус
- Корпуса без повреждений. Резкий или неравномерный нагрев, посторонний запах — повод отключить питание.
- Соединения
- Лёгкое покачивание кабеля у разъёма не влияет на работу канала.
Если оборудование не работает
Поиск причины удобно начинать с самого простого — питания, разъёмов и кабелей.
| Проблема | Возможная причина | Что проверить |
|---|---|---|
| Комплекс не включается | Разряжен аккумулятор наземного блока; не подключено питание. | Зарядите наземный блок через USB‑C, проверьте блок питания и его кабель. |
| Нет звукового сигнала при подаче питания на антенный блок | Питание не доходит до блока: неплотное соединение или повреждённый кабель. | Проверьте источник питания, разъёмы и кабель по всей длине. |
| Канал управления работает нестабильно | Неточное наведение антенны; ослабленный разъём; повреждённый сегмент кабеля. | Скорректируйте направление и вертикальный угол, подтяните разъёмы, замените сегмент. |
| Работает только один из двух каналов | Одна из линий не подключена или повреждена. | Проверьте оба кабеля LLMR240 и обе коаксиальные линии; поменяйте линии местами, чтобы найти неисправный участок. |
| Блок сильно нагревается | Перекрыт отвод тепла, блок стоит под прямым солнцем; превышен уровень входного сигнала. | Освободите оребрённую часть корпуса, уберите блок в тень, сверьте уровень сигнала пульта с диапазоном 0–26 dBm. |
| Повреждён кабель или коннектор | Излом, порез оболочки, влага или грязь в разъёме. | Исключите участок из линии и замените его исправным сегментом RG8/U длиной 15 м. |
Если проверка не помогла, опишите ситуацию по email: укажите модель пульта, рабочий диапазон и то, что уже проверено.
Работа от аккумулятора и сети
Наземный блок рассчитан на автономную работу до 15 часов, поэтому на выезде он не привязан к розетке. Этот запас зависит от режима работы, и перед длительной сменой аккумулятор стоит зарядить полностью. Зарядка и питание выполняются через USB‑C; блок питания входит в комплект.
Внешнее питание подаётся от сети переменного тока 110–240 В, штатное значение — 220 В. Для этого в комплекте есть силовой кабель длиной 50 м. Перед длительной эксплуатацией осмотрите его по всей длине и проверьте разъёмы.
Кабель с повреждённой изоляцией использовать нельзя. Сетевое напряжение на открытом воздухе, в сырости и рядом с металлической мачтой создаёт риск поражения током и короткого замыкания.
Кабельные линии и разнесённое размещение
В комплекте шесть сегментов коаксиального кабеля RG8/U (50 Ом) по 15 м с разъёмами N (male), два кабеля LLMR240 по 2 м и силовой кабель длиной 50 м. Сегменты взаимозаменяемы, а максимальный вынос антенны от оператора составляет до 45 м.
Чем длиннее линия, тем больше затухание сигнала в ней, поэтому используйте столько сегментов, сколько действительно требует площадка. Прокладывайте кабель без натяжения и резких изгибов, не оставляйте разъёмы в воде и на земле. Места стыков располагайте так, чтобы на них не приходилась механическая нагрузка.
Если сегмент повреждён, его заменяют отдельно: вся линия при этом не меняется.
Условия эксплуатации и обслуживание
Степень защиты комплекта — IP65, то есть защита от пыли и водяных струй. Она сохраняется только при закрытых защитных крышках и затянутых разъёмах. Диапазоны рабочих температур и температур хранения в технических характеристиках не указаны: уточните их для своей поставки до начала работ в мороз или жару.
Обслуживание сводится к регулярному осмотру. Перед каждым выездом проверяйте кабели и разъёмы, а корпуса очищайте мягкой сухой или слегка влажной тканью, без растворителей и абразивов. Неиспользуемые разъёмы закрывайте штатными крышками. Для монтажных операций используйте инструмент из комплекта.
Хранение и транспортировка
Комплект перевозится в прочном пластиковом кейсе с внутренними ложементами. Перед укладкой отключите питание, отсоедините кабели и закройте разъёмы защитными крышками. Блоки размещайте в предназначенных для них ложементах и не кладите поверх них инструмент и металлические детали креплений.
Кабели сматывайте кольцами без перегибов и фиксируйте стяжками, разъёмы берегите от ударов и грязи. Храните комплект в сухом помещении; после работы в сырую погоду просушите блоки и кабели, прежде чем закрывать кейс.
